Вырубка, высечка, надсечка в полиграфии ─ процесс в технологии производства печатной продукции для придания изделию сложной (отличной от прямоугольной) формы. Это может быть контур для плоских продуктов или складывающаяся конструкция для создания объемных изделий. Вырубка осуществляется на тигельных или штанцевальных прессах.

Под каждое изделие разрабатывается свой вырубной штамп (иначе ─ штанц-форма). Наиболее распространенный вид вырубного штампа состоит из жесткой основы - толстого фанерного листа с прорезанными лазером контурами в которые при помощи специализированного оборудования вбивают стальные ножи трех типов: вырубной, биговочный и перфорационный. Вырубной нож при ударе пресса прорезает лист материала насквозь, биговочный ─ продавливает в нем канавку по которой будет осуществлен сгиб, перфорационный используется для создания линии отрыва. Можно настроить пресс так, что бы прорубать лист не полностью ─ так делается надсечка, ее применяют для изготовления наклеек.

В нашей типографии вырубка используется при изготовлении большинства продуктов, т.к. это дает огромное пространство для творчества и новых идей, которые невозможно сделать иначе:

и многое другое, например, календари, наклейки, все и не перечислишь...

Вырубка в типографии упаковкиВырубка в полиграфии папоквысечка вырубка в полиграфии пакетовВырубка в типографии конвертовВысечква вырубка в полиграфии корон

Стоимость вырубки в типографии «Инфолио-Принт» | прайс лист на услуги | онлайн расчет цены

Стоимость операции вырубки изделий очень сильно зависит от сложности штампа, длины ножей, вырубаемых материалов. Поэтому мы всю работу расклассифицировали на несколько категорий. Приводим в качестве примера расчет для нескольких тиражей стандартной категории (детальный онлайн калькулятор доступен по ссылке ниже), стоимость в рублях за тираж без учета стоимости самого штампа:

Стоимость вырубки полиграфической продукции с готового штампа для стандартной категории в руб.
Количество листов5001000200030005000
Стоимость вырубки с готового штампа в руб.3000,004000,005900,007800,0011600,00

Для типографий, копи-салонов и рекламных агенств, мы предлагаем отдельно услугу ─ вырубка продукции с наших готовых штампов. Ознакомиться с категориями сложностями и рассчитать стоимость на нужную Вам работу, можно перейдя по ссылке:

рассчитать стоимость и заказать услугу


Каталог готовых вырубных штампов

За много лет, мы наработали больше 500 продуктов, которые получаются с использованием операции вырубки. Это полностью отлаженные технологические процессы изготовления продукции с полным описанием.

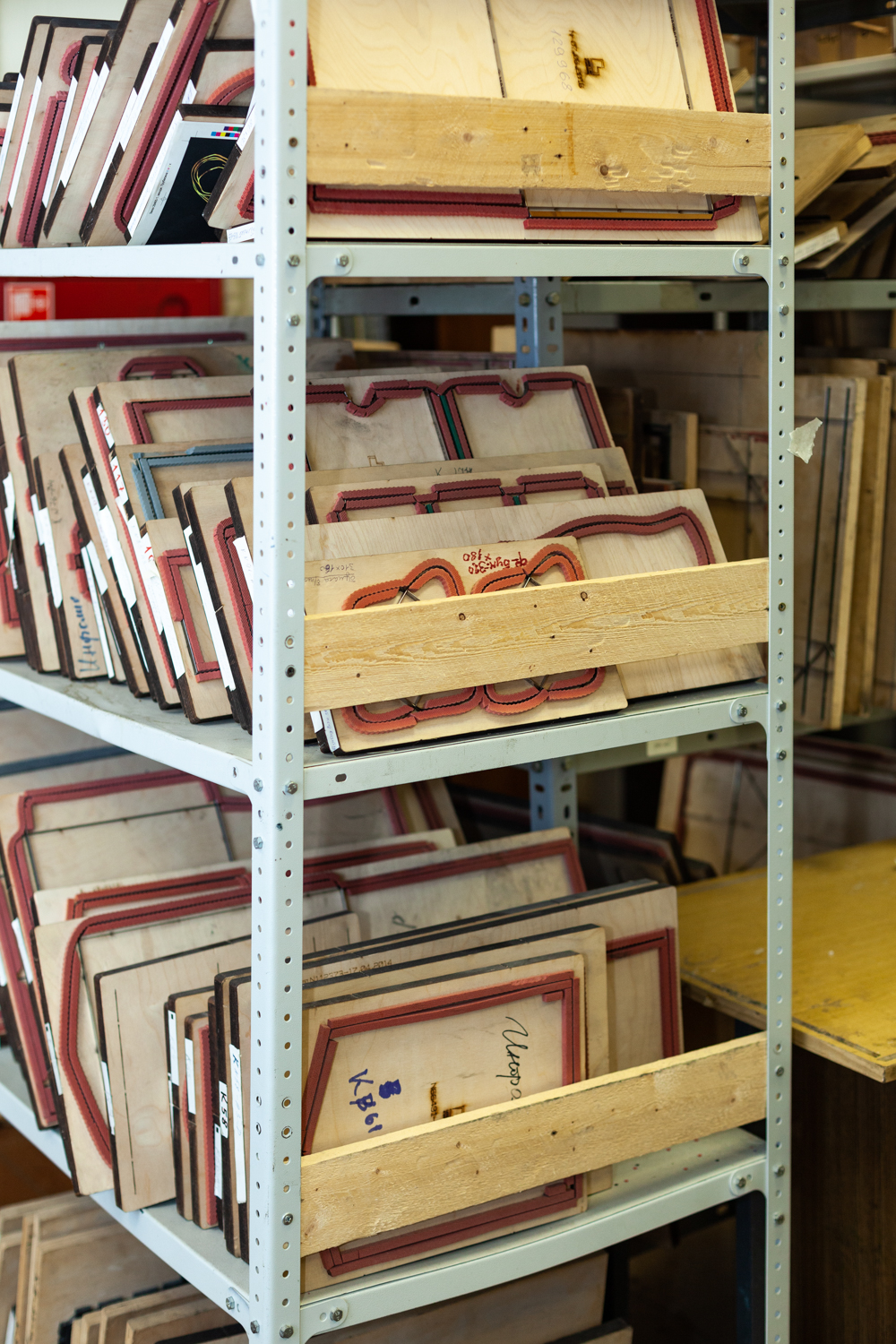

Каталог штампов для вырубки в типографииВсе вырубные штампы пронумерованы. Ко всем штампам хранится векторный файл для изготовления макета и полное описание продукта ─ для какой бумаги сделан, сколько нужно контр-бигов, длина склеек и т.д.

Каждый год мы обновляем каталог. Убираем продукты, которые больше не используются, добавляем новые и заменяем либо старые изношенные, либо новыми усовершенствованными под более современную технологию изготовления. Иногда каждый мм или порядок сборки сильно влияет на стоимость, качество и сроки изготовления конечного продукта.

Для всех изделий на сайте, которые в дальнейшем будут вырубаться, векторный контур предоставляется бесплатно. А в графическом редакторе подготовлена маска, по которой легко подготовить макет для печати в нашей типографии. Все остальные контуры предоставляются клиенту, только после подписания договора и оплаты заказа. С нашим каталогом штампов можно ознакомиться здесь.

Для каких продуктов необходима операция вырубка

Высечка вырубка в полиграфииДля удобства пользования мы разделили продукты на несколько групп.

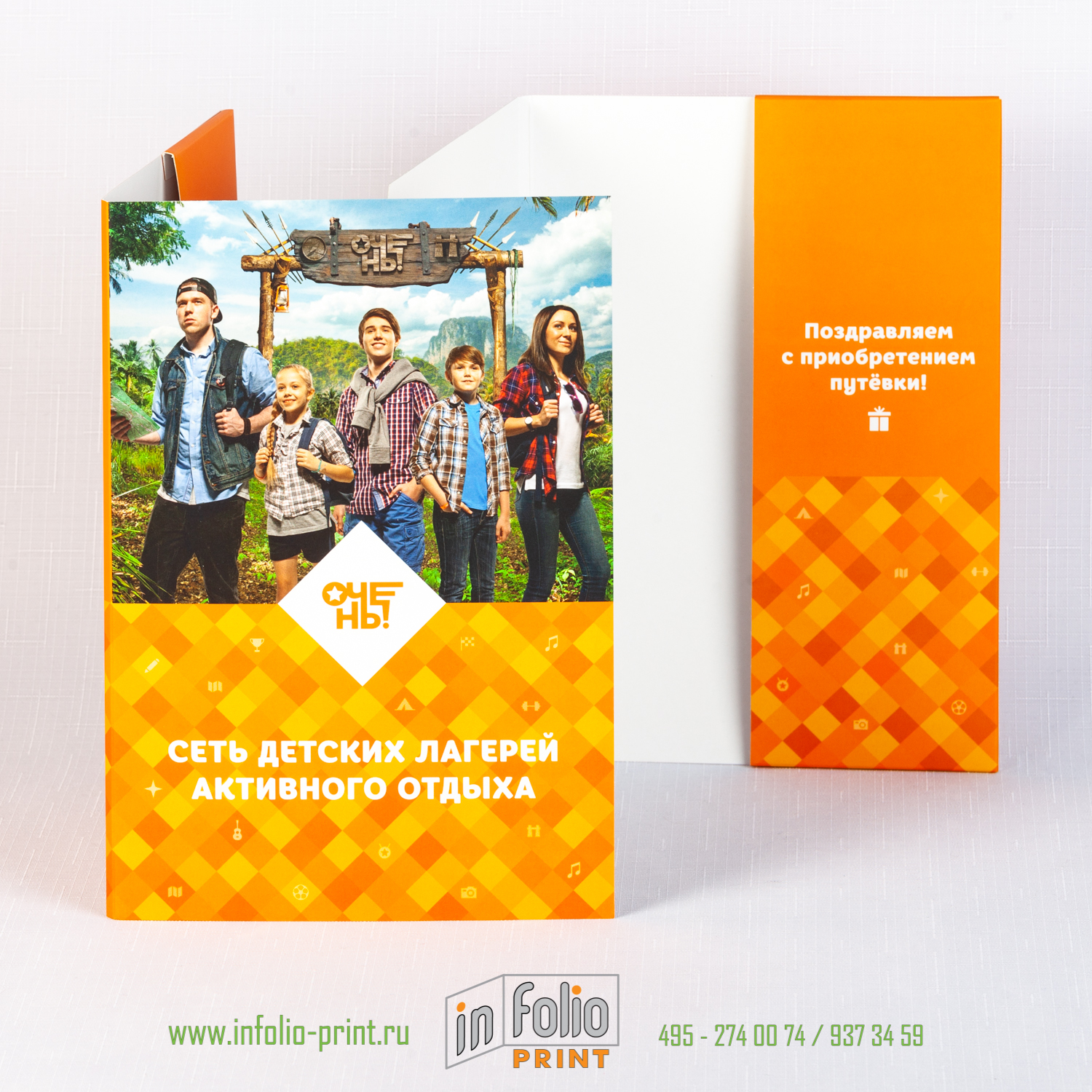

Первая группа ─ это папки. Они классифицируются как по размеру А5 и А4, так и по виду продукции:

  • самосборные папки,
  • цельнокроенные, но для получения конечного продукта требуется хотя бы одна дополнительная склейка,
  • папки с приклеенными клапанами, когда клапан вырубается отдельно, а основную папку достаточно просто отбиговать по корешку необходимым количеством биговок.

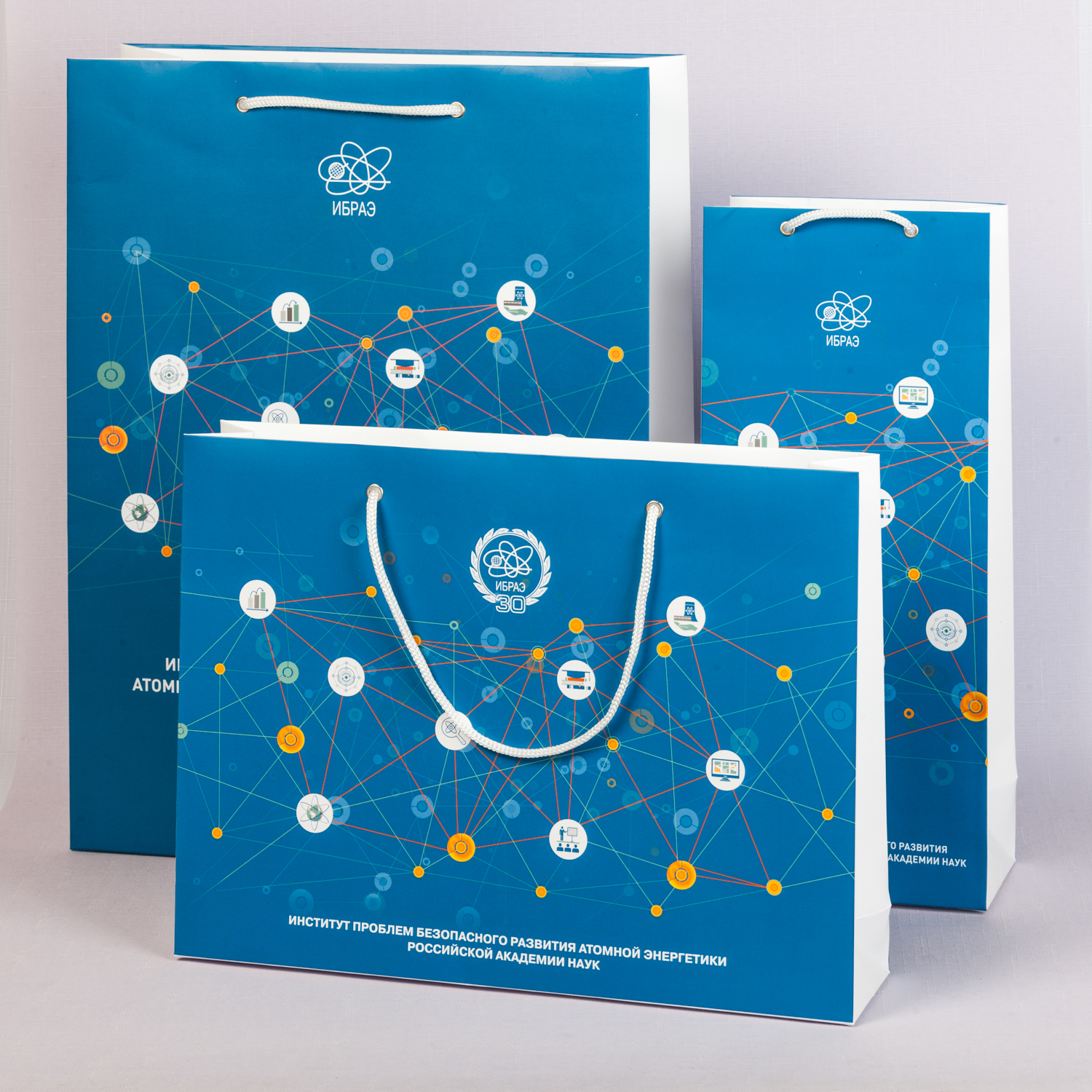

Вторая группа P ─ это пакеты. Они делятся по размерам: А6, А5, А4, А3 и форме: квадратные, трапеции, вытянутые под бутылку и т.д. Но у них есть один общий технологически важный пераметр:

  • с одной склейкой,
  • с двумя склейками.

Это означает, что для пакета с одной склейкой нужна одна лишь заготовка пакета, а для пакетов с двумя склейками две. Чтобы получить 500 пакетов с двумя склейками, потребуется 1000 заготовок. Причем заднюю часть пакета делаем с биговкой для сложения, а на лицевой стороне ее убираем. Если Вам нужно по каким то причинам эту биговку оставить, то сообщите менеджеру при оформлении заказа, но в таком виде продукт выглядит менее эстетично и мы это не рекомендуем.

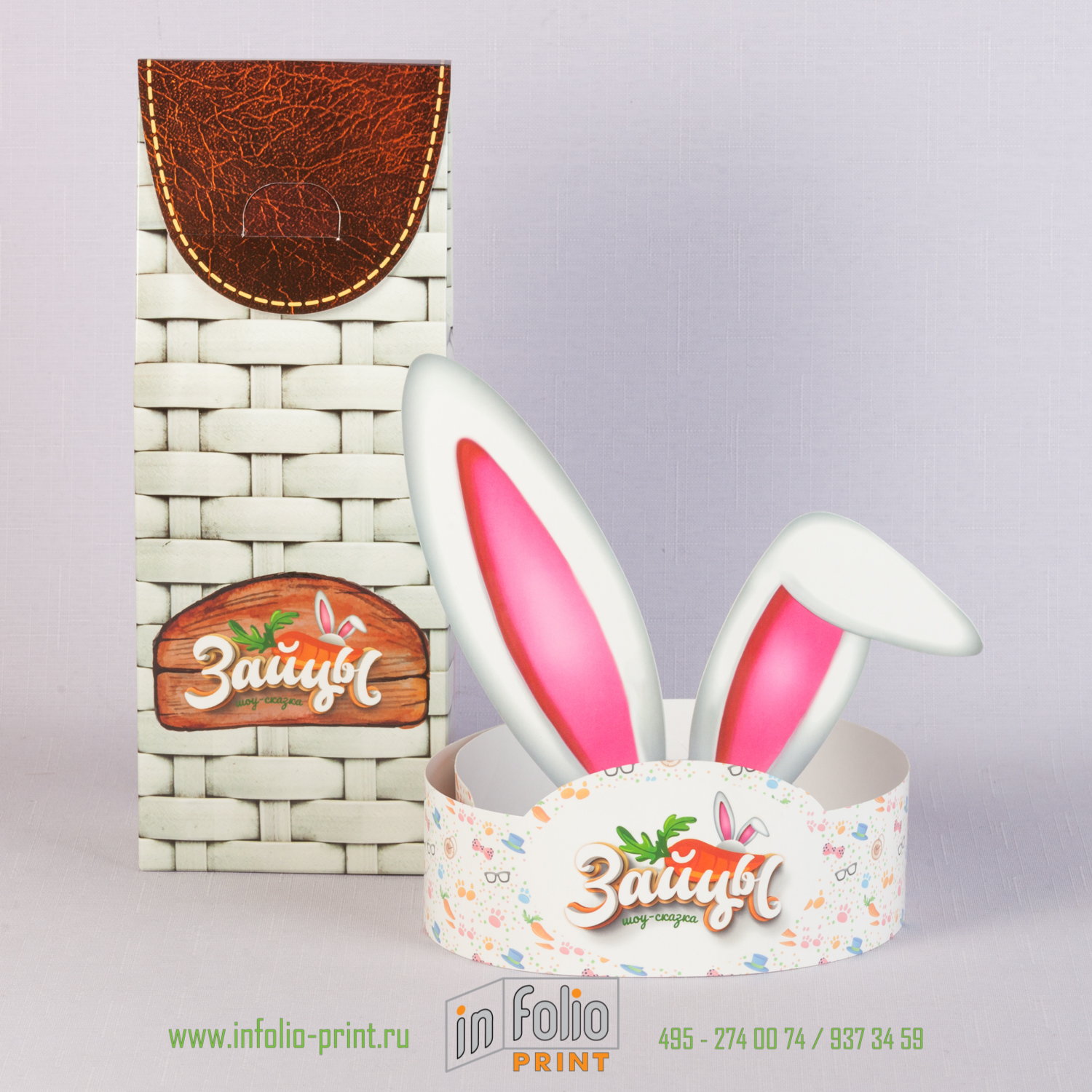

Самая большая группа K. Это вся рекламная продукция. Туда входят блокноты, конверты, открытки, календари, продукция для проведения мероприятий.

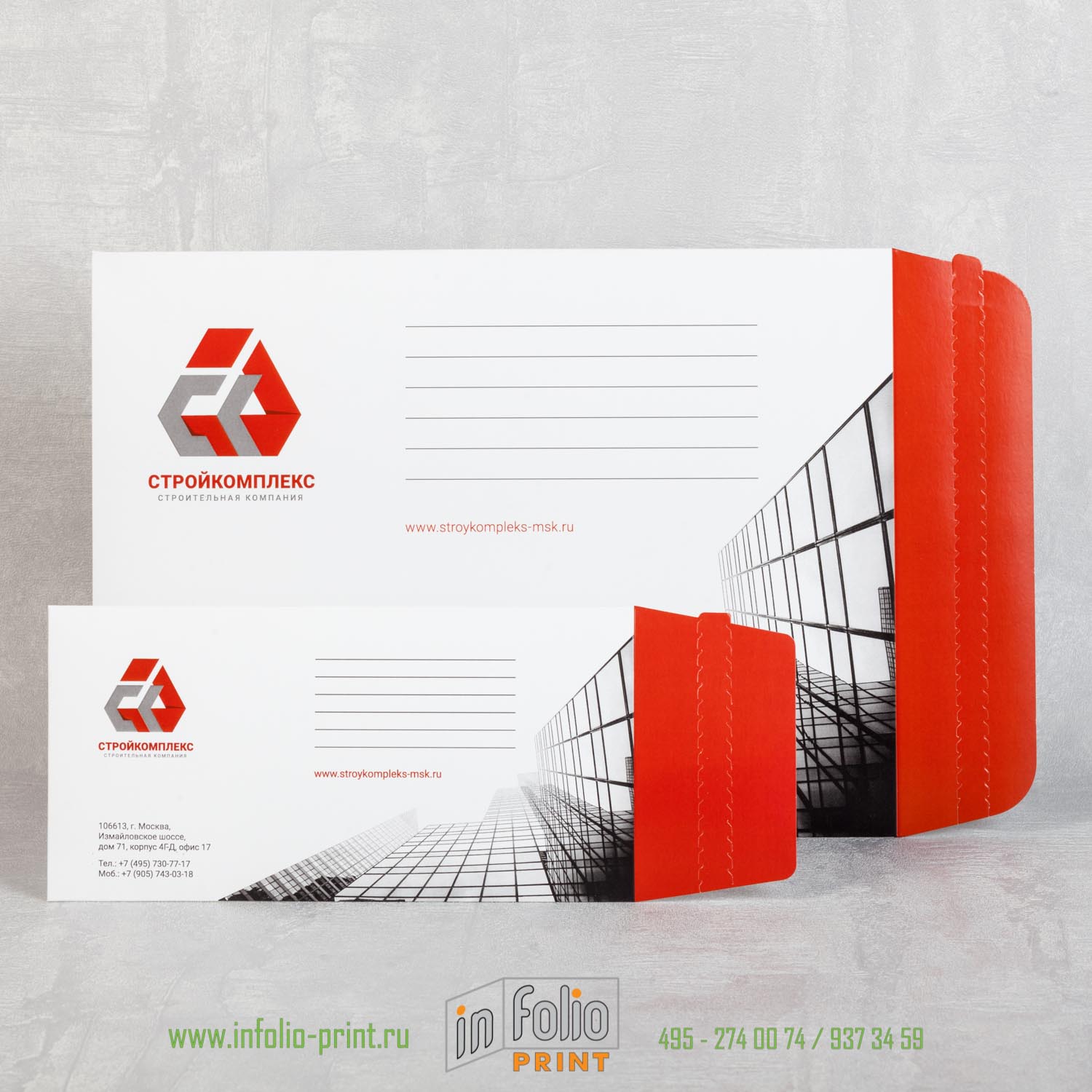

Наша самая большая гордость ─ линейка конвертов от маленького под визитку, до большого курьерского. Они бывают с прямым и треугольным клапанами или вовсе без них, с отрывной защитной лентой. Мы делаем конверты из самых разных бумаг вплоть до дизайнерских картонов. Про конверты есть отдельная большая статья.

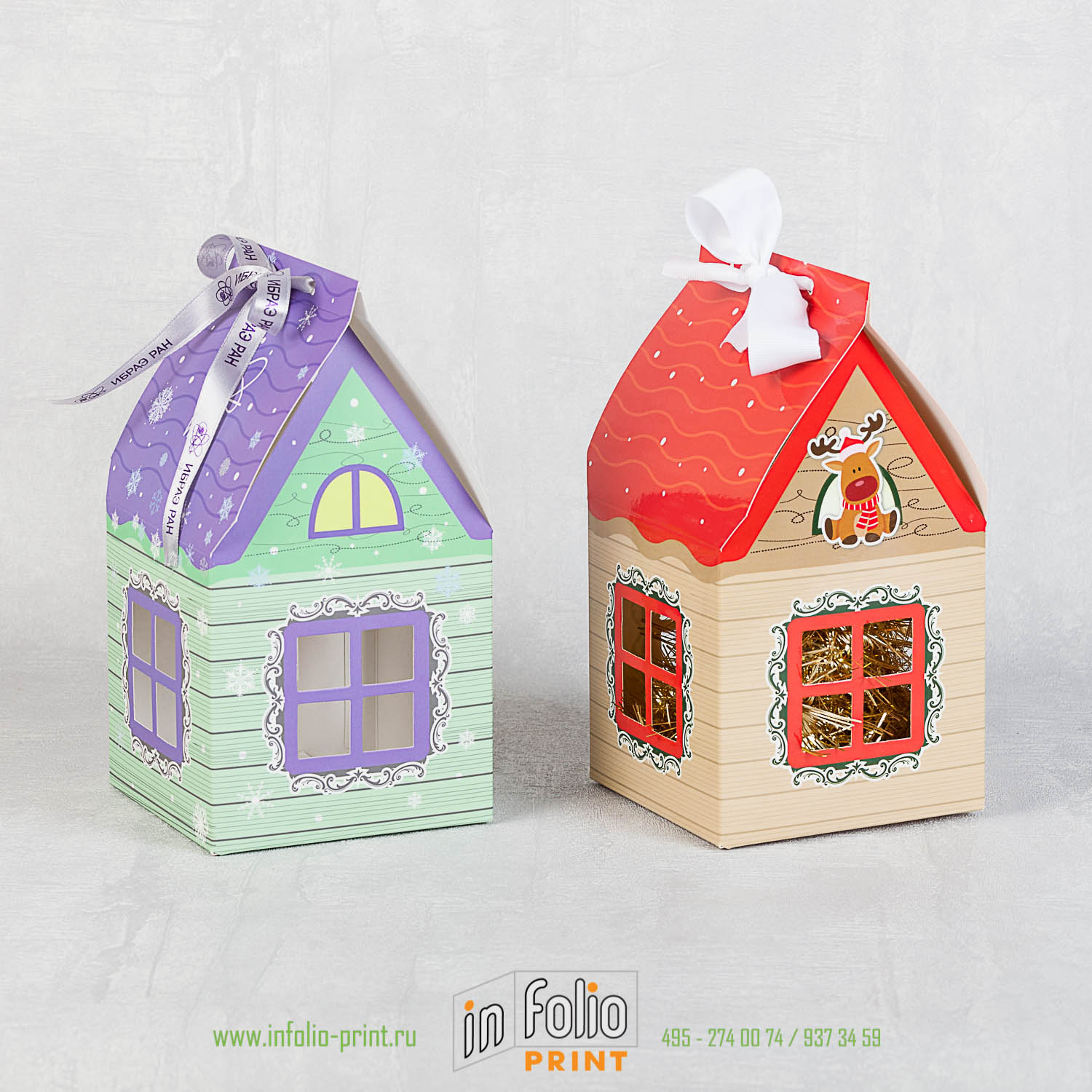

Следующая группа B ─ это упаковка. Она делится по видам конструкций и назначений:

  • упаковка пирожок,
  • коробка сундучок,
  • коробки с квадратным дном, замком ласточкин хвост и отрывающимся верхом,
  • коробки самосборные типа самолет как из обычного картона так и из микрогофры,
  • коробки крышка-дно,
  • упаковка для текстильных изделий ─ галстуки, платки,
  • новогодние коробки для подарков, сладостей, новогодних игрушек,
  • коробки для CD дисков.

И наконец группа S ─ стандартная продукция. Это круги, овалы, скругленные прямоугольники, треугольники, наборы биговок. С данных форм можно вырубать наклейки, воблеры, этикетки, ярлыки, дисконтные карты, визитки, рекламную продукцию.


Используемое оборудование для вырубки

Для получения контура изделия можно использовать режущий плоттер. Для того чтобы вырезать на нем нужный контур не требуется сложный вырубной штамп. Достаточно в программе задать контур, по которому нужно резать и он сразу готов к работе. Его недостатки ─ на нем можно вырезать далеко не все материалы, и он очень медленный. Имеет смысл использовать плоттер для небольших работ на ограниченном количестве материалов. Мы чаще всего режем на нем наклейки, делаем надсечку.Вырубка в типографии: Оператор вырубного пресса

Для всех остальных работ мы используемый тигельный вырубной пресс. У нас есть еще и позолотный пресс большего размера с возможностью вырубки, но, как показала практика, лучше не смешивать одно с другим.

Итак, для вырубки нужно:

  • тигельный пресс,
  • вырубной штамп,
  • контрбиги или контрматрица,
  • куча всяких расходных материалов и оснастки для фиксации штампа, регулировки нажима и т.д.,
  • и, главное, это люди, без которых невозможно сделать качественную продукцию.

Видео "Как происходит процесс вырубки полиграфической продукции"

Всегда интересно наблюдать за процессом, понимать что и как делается. А знания помогают лучше понять, что можно и нужно рубить, а где достаточно плоттерной резки. Наши менеджеры всегда смогут подсказать какой метод лучше использовать, как оптимизировать затраты и получить наиболее разумную стоимость изделия.
